丹佛斯FC300系列变频器的闭环过程控制功能

时间：2018-02-08    作者：津信变频    点击：次
一、 概述：
丹佛斯 FC300 系列变频器具有响应时间快、功能强大等特点，通过内置的单回路 PID
调节器，可以实现工业上恒压力、恒温度、恒流量等过程控制。

二、 接线方式：
以民用供水系统恒压控制为例，由电位器作压力给定，反馈信号为 4-20 mA / 0-6 bar。

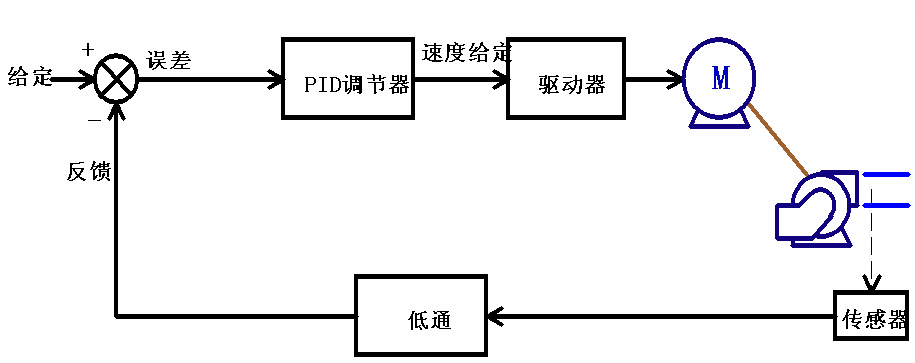

图 1，PID 调节框图

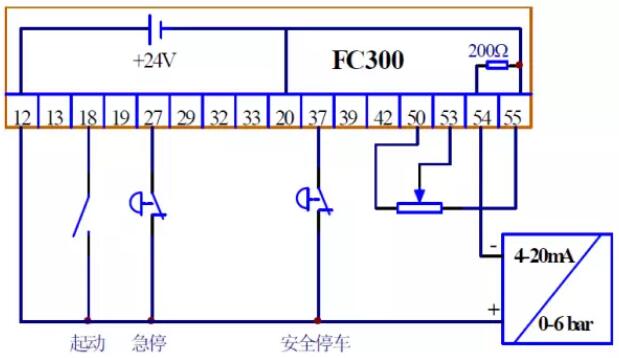

图 2，接线图

三、 参数设置：
首先端子 54 切换到电流输入。

参数号码 参数名称 出厂值 [代码] 设定值 [代码]

0-02		 电机速度单位
RPM [0]
Hz [1]

1-00		 控制方式选择 开环速度控制 [0] 闭环过程控制 [3]

3-01		 参考值反馈单位
% [1]
Bar [5]

3-03		 最大参考值
1500
6.0 bar

3-15		 参考来源 1 模拟量输入端子 53 [1] 模拟量输入端子 53 [1]

4-12		 电机速度下限
0 Hz
15 Hz

4-14		 电机速度上限
120 Hz
50 Hz

6-10		 端子 53 低电压
0.07 V
0.07 V

6-11		 端子 53 高电压
10.0 V
10.0 V

6-14		 端子 53 参考/反馈低
0
0 bar

6-15		 端子 53 参考/反馈高
1500
6.0 bar

6-22		 端子 54 低电流
0.14 mA
4.0 mA

6-23		 端子 54 高电流
20.0 mA
20.0 mA

6-24		 端子 54 参考/反馈低
0
0 bar

6-25		 端子 54 参考/反馈高
1500
6.0 bar

6-26		 端子 54 滤波时间
0.001 s
0.1 s

7-20		 过程反馈源 1 无功能 [0] 模拟量输入端子 54 [2]

7-30		 过程 PID 正常/反向控制 正常 [0] 正常 [0]

7-31		 过程 PID 防积分饱和 开 [1] 开 [1]

7-32		 过程 PID 启动速度
0.00
15.00 Hz

7-33		 过程 PID 比例增益
0.01
0.3

7-34		 过程 PID 积分时间
Off
8.0 s

7-35		 过程 PID 微分时间
0 s
0 s

7-36		 过程 PID 微分增益极限
5.0
5.0



如果压力给定不由电位器，而使用内部预置给点则设置预置给点参数。

参数号码 参数名称 出厂值 [代码] 设定值 [代码]

3-10.0		 预置给点 1
0		 100%对于 6Bar
