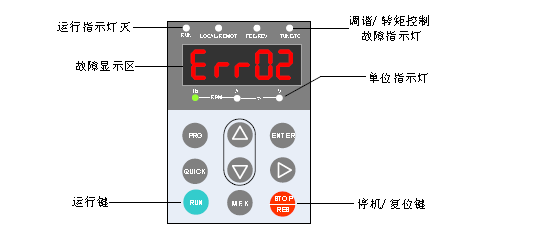

汇川MD500变频器检出异常时，会切断输出，同时故障指示灯会闪烁。变频器操作面板会显示故障代码如“[Err02]”，故障代码对应的故障类型和常见解决方法详见下表。若无法排除故障，可向上海津信寻求技术支持。
|
面板显示 |
故障名称 |
故障原因排查 |
故障处理对策 |
|
Err02 |
加速过电流 |
变频器输出回路存在接地或短路 |
排除外围故障，检测电机或接触器是否短路 |
|
控制方式为FVC或SVC且未进行参数辨识 |
按电机铭牌设置参数，进行电机参数辨识 |
|
急加速工况，加速时间设定太短 |
增大加速时间 |
|
过流失速抑制设定不合适 |
确认F3-19使能；调整F3-18、F3-20值 |
|
手动转矩提升或V/F曲线不合适 |
调整手动提升转矩或V/F曲线 |
|
对正在旋转的电机进行启动 |
选择转速跟踪启动或等电机停止后再启动 |
|
受外部干扰 |
查看历史故障记录，排查干扰源或检查驱动板/霍尔器件 |
|
Err03 |
减速过电流 |
变频器输出回路存在接地或短路 |
排除外围故障，检测电机是否短路或断路 |
|
控制方式为FVC或SVC且未进行参数辨识 |
按电机铭牌设置参数，进行电机参数辨识 |
|
急减速工况，减速时间设定太短 |
增大减速时间 |
|
过流失速抑制设定不合适 |
确认F3-19使能；调整F3-18、F3-20值 |
|
没有加装制动单元和制动电阻 |
加装制动单元及电阻 |
|
受外部干扰 |
查看历史故障记录，排查干扰源或检查驱动板/霍尔器件 |
|
Err04 |
恒速过电流 |
变频器输出回路存在接地或短路 |
排除外围故障，检测电机是否短路或断路 |
|
控制方式为FVC或SVC且未进行参数辨识 |
按电机铭牌设置参数，进行电机参数辨识 |
|
过流失速抑制设定不合适 |
确认F3-19使能；调整F3-18、F3-20值 |
|
变频器选型偏小 |
选用功率等级更大的变频器 |
|
受外部干扰 |
查看历史故障记录，排查干扰源或检查驱动板/霍尔器件 |
|
Err08 |
控制电源故障 |
输入电压不在规范范围内 |
将电压调至规范要求范围 |
|
Err09 |
欠压故障 |
瞬时停电 |
使能F9-59降频不停功能 |
|
变频器输入端电压不在规范范围 |
调整电压到正常范围 |
|
母线电压不正常 |
联系上海津信技术支持 |
|
整流桥、缓冲电阻、驱动板、控制板异常 |
联系上海津信技术支持 |
|
Err10 |
变频器过载 |
负载过大或发生电机堵转 |
减小负载并检查电机及机械情况 |
|
变频器选型偏小 |
选用功率等级更大的变频器 |
|
Err11 |
电机过载 |
电机保护参数F9-01设定是否合适 |
正确设定此参数 |
|
负载过大或发生电机堵转 |
减小负载并检查电机及机械情况 |
|
Err12 |
输入缺相 |
三相输入电源不正常 |
检查并排除外围线路问题 |
|
驱动板、防雷板、主控板、整流桥异常 |
联系上海津信技术支持 |
|
Err13 |
输出缺相 |
电机故障 |
检测电机是否断路 |
|
变频器到机组的引线不正常 |
排除外围故障 |
|
电机运行时变频器三相输出不平衡 |
检查电机三相绕组是否正常并排除故障 |
|
驱动板、IGBT模块异常 |
联系上海津信技术支持 |
|
Err14 |
模块过热 |
环境温度过高 |
降低环境温度 |
|
风道堵塞 |
清理风道 |
|
风扇损坏 |
更换风扇 |
|
模块热敏电阻损坏 |
更换热敏电阻 |
|
逆变模块损坏 |
更换逆变模块 |
|
Err15 |
外部设备故障 |
通过多功能端子DI输入外部故障信号 |
排查外围故障，确认机械允许重新启动后复位运行 |
|
通过虚拟IO功能输入外部故障信号 |
确认A1组虚拟IO参数设置正确，复位运行 |
|
Err16 |
通讯故障 |
上位机工作不正常 |
检查上位机接线 |
|
通讯线不正常 |
检查通讯连接线 |
|
通讯扩展卡F0-28设置不正确 |
正确设置通讯扩展卡类型 |
|
通讯参数FD组设置不正确 |
正确设置通讯参数 |
|
Err17 |
接触器故障 |
驱动板和电源异常 |
更换驱动板或电源板 |
|
接触器异常 |
更换接触器 |
|
防雷板异常 |
更换防雷板 |
|
Err18 |
电流检测故障 |
检查霍尔器件异常 |
更换霍尔器件 |
|
驱动板异常 |
更换驱动板 |
|
Err19 |
电机调谐故障 |
电机参数未按铭牌设置 |
根据铭牌正确设定电机参数 |
|
参数辨识过程超时 |
检查变频器到电机引线 |
|
编码器异常 |
检查编码器参数设置及接线 |
|
Err20 |
编码器故障 |
编码器型号不匹配 |
根据实际正确设定编码器类型 |
|
编码器连线错误 |
检测PG卡电源及相序 |
|
编码器损坏 |
更换编码器 |
|
PG卡异常 |
更换PG卡 |
|
Err21 |
EEPROM读写故障 |
EEPROM芯片损坏 |
更换主控板 |
|
Err23 |
对地短路故障 |
电机对地短路 |
更换电缆或电机 |
|
Err25 |
累计运行时间到达故障 |
累计运行时间达到设定值 |
使用参数初始化功能清除记录信息 |
|
Err26 |
用户自定义故障1 |
通过多功能端子DI输入用户自定义故障1的信号 |
复位运行 |
|
通过虚拟IO功能输入用户自定义故障1的信号 |
复位运行 |
|
Err27 |
用户自定义故障2 |
通过多功能端子DI输入用户自定义故障2的信号 |
复位运行 |
|
Err29 |
累计上电时间到达故障 |
累计上电时间达到设定值 |
使用参数初始化功能清除记录信息 |
|
Err30 |
掉载故障 |
变频器运行电流小于F9-64 |
确认负载是否脱离或参数设置是否符合实际工况 |
|
Err31 |
运行时PID反馈丢失故障 |
PID反馈小于FA-26设定值 |
检查PID反馈信号或设置FA-26为合适值 |
|
Err40 |
逐波限流故障 |
负载过大或发生电机堵转 |
减小负载并检查电机及机械情况 |
|
变频器选型偏小 |
选用功率等级更大的变频器 |
|
Err41 |
运行时切换电机故障 |
在变频器运行过程中通过端子更改当前电机选择 |
变频器停机后再进行电机切换操作 |
|
Err42 |
速度偏差过大故障 |
编码器参数设定不正确 |
正确设置编码器参数 |
|
没有进行参数辨识 |
进行电机参数辨识 |
|
速度偏差过大检测参数F9-69、F9-70设置不合理 |
根据实际情况合理设置检测参数 |
|
Err43 |
电机过速度故障 |
编码器参数设定不正确 |
正确设置编码器参数 |
|
没有进行参数辨识 |
进行电机参数辨识 |
|
电机过速度检测参数F9-67、F9-68设置不合理 |
根据实际情况合理设置检测参数 |
|
Err45 |
电机过温故障 |
温度传感器接线松动 |
检测温度传感器接线并排除故障 |
|
电机温度过高 |
降低载频或采取其它散热措施对电机进行散热处理 |
|
Err46 |
制动单元过载 |
制动电阻值太小 |
更换更大阻值的制动电阻 |
|
Err48 |
制动回路短路 |
制动模块异常 |
联系上海津信技术支持 |
|
制动电阻短路 |
检查制动电阻是否短路或损坏，如果是则须予以更换 |
