丹佛斯VLT® FC31 系列是丹佛斯结合实际工程应用需求研制的针对风机、水泵、暖通空调等低负载市场的工程型产品，集成了风机、水泵应用相关工艺，可广泛应用于供水、供热、污水处理、HVAC 和项目改造等领域。
|
项目 |
规格 |
|
输入电源 |
电压：三相 380~480V (-20%~+10%) |
|
频率：48~62Hz |
|
最大不平衡度：3% |
|
输出电源 |
输出电压：三相，0~100% 输入电压 |
|
输出频率：V/F控制：0~400Hz；矢量控制：0~200Hz |
|
主要控制功能 |
控制模式：V/F，矢量控制 |
|
过载能力：110% 额定电流 (60秒)，150% 额定电流 (1秒) |
|
载波频率：2k~16kHz |
|
速度设定分辨率：数字：0.001Hz；模拟：最大操作频率的0.5‰ |
|
开环转速控制精度 (30~4000rpm)：误差±8 rpm |
|
控制命令来源 |
操作面板、数字端子、通讯控制字 |
|
设定频率来源 |
面板、模拟量、通讯给定 |
|
加减速时间 |
4组可设置，范围：0.05-3600.00秒 |
|
基本功能 |
速度/转矩开环控制、过程闭环控制、电机自学习、直流/交流制动、自动转差补偿、自动稳压、多点V/F曲线、频率跟踪起动等 |
|
应用功能 |
点动、多段速、简易PLC、机械制动控制、UP/DOWN、计数器、计时器、内置PID控制器等 |
|
保护功能 |
电源缺相、欠压/过压、过流/过载、输出缺相/短路/接地、过热、信号断线、CPU故障等 |
|
输入端子 |
5个数字量输入；2个模拟量输入（支持电压/电流/电阻信号） |
|
输出端子 |
6个继电器输出；2个模拟量输出（支持电压/电流信号） |
|
电源端子 |
1个24V/200mA，1个10V/10mA |
|
通讯端子 |
1组，最大波特率115200 bit/s |
|
面板显示 |
5位8段LED，可显示频率、电流、报警等信息；带状态指示灯 |
|
监视功能 |
可监视频率、电流、电压、功率、端子状态、故障记录（最近10次）等 |
|
环境要求 |
防护等级：IP20 |
|
操作温度：-10℃~50℃（45℃以上需降容） |
|
操作湿度：5%-85%（95%时不结露） |
|
振动：≤75kW: 1.14g；90-450kW: 0.7g |
|
最大海拔：1000米（以上需降档） |
|
电机线长：屏蔽线50米，非屏蔽线100米 |
|
其他 |
37kW及以上机型内置直流电抗器 |

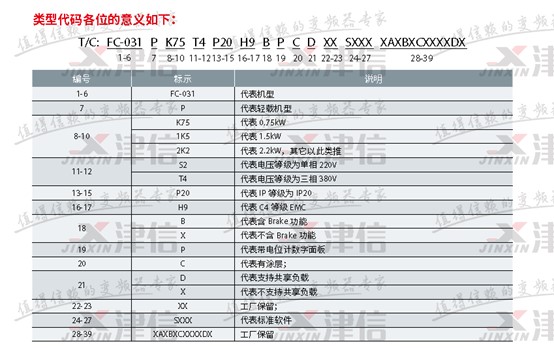

丹佛斯FC31变频器型号描述含义如下

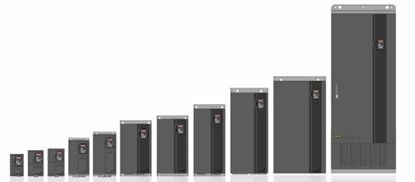

丹佛斯FC31系列变频器功率范围如下：
|
额定功率 (kW) |
输入电压 |
输入电流 (A) |
输出电流 (A) |
阻抗值 (mΩ) |
风速 (m³/h) |
净重 (kg) |
|
0.75 |
3X380-480V |
3.7 |
2.3 |
38.5 |
51 |
1.3 |
|
1.5 |
3X380-480V |
6.7 |
3.6 |
38.5 |
51 |
1.3 |
|
2.2 |
3X380-480V |
9 |
5.1 |
62.2 |
51 |
1.3 |
|
4 |
3X380-480V |
15.5 |
9 |
122.9 |
51 |
2 |
|
5.5 |
3X380-480V |
20.5 |
12.5 |
138.4 |
51 |
2 |
|
7.5 |
3X380-480V |
27 |
17 |
211.6 |
68 |
2.5 |
|
11 |
3X380-480V |
38 |
25 |
262.4 |
124 |
5.8 |
|
15 |
3X380-480V |
50 |
32 |
339.3 |
110 |
5.8 |
|
18.5 |
3X380-480V |
60 |
38 |
418 |
230 |
8 |
|
22 |
3X380-480V |
71 |
45 |
468.2 |
272 |
8 |
|
30 |
3X380-480V |
91 |
60 |
676.3 |
303 |
19 |
|
37 |
3X380-480V |
112 |
75 |
780 |
927.8 |
22 |
|
45 |
3X380-480V |
136 |
91 |
974.8 |
403 |
26 |
|
55 |
3X380-480V |
165 |
112 |
1174.6 |
476 |
26 |
|
75 |
3X380-480V |
224 |
152 |
1655 |
595 |
37 |
|
90 |
3X380-480V |
268 |
183 |
2204 |
646 |
60 |
|
110 |
3X380-480V |
326 |
224 |
2600 |
714 |
60 |
|
132 |
3X380-480V |
390 |
270 |
3178 |
850 |
60 |
|
160 |
3X380-480V |
460 |
330 |
3689 |
1029 |
99 |
|
185 |
3X380-480V |
530 |
385 |
4268 |
1190 |
99 |
|
200 |
3X380-480V |
575 |
415 |
4627 |
1292 |
99 |
|
220 |
3X380-480V |
605 |
440 |
4855 |
1411 |
99 |
|
250 |
3X380-480V |
672 |
480 |
5323 |
1564 |
220 |
|
280 |
3X380-480V |
751 |
540 |
6543 |
1700 |
250 |
|
315 |
3X380-480V |
845 |
605 |
7251 |
1870 |
250 |
|
355 |
3X380-480V |
950 |
680 |
7497 |
2125 |
250 |
|
400 |
3X380-480V |
1071 |
775 |
8284 |
2380 |
250 |
|
450 |
3X380-480V |
1205 |
880 |
8965 |
2350 |
250 |
|
500 |
3X380-480V |
1340 |
980 |
9840 |
2550 |
265 |
