一、丹佛斯FC302变频器开机前安全准备与接线检查（断电操作）
1. 安全须知
1）接线、检修前必须断开主电源，等待直流母线电容完全放电（至少 20 分钟），用测电仪确认无电压后再操作，避免触电风险；
2）确保变频器安装环境通风良好，无粉尘、油污、积水，远离高温、强电磁干扰设备。
2. 工具与资料准备
1）电工工具：十字 / 一字螺丝刀、剥线钳、压线钳、测电仪；
2）资料：电机铭牌（额定功率、电压、电流、频率、转速）、FC302 变频器型号确认（匹配电机功率与电源电压）。
3. 接线核查
（1）主回路接线
— 三相电源进线：R/L1、S/L2、T/L3 端子，严禁反接；
— 电机接线 ： U/T1、V/T2、W/T3 输出端子，接线牢固无松动；
— 地线 PE：可靠接地，接地电阻符合工业规范，杜绝漏电、设备跳停隐患。
（2）控制回路关键接线
— 安全转矩关断：短接 12 号与 37 号端子，未短接将无法启动电机；
— 惯性停车端子：27 号端子默认带安全停车功能，需将参数5-12设为 0（无功能），避免启动被限制；
— 无外部控制需求（如端子启停、模拟量调速），其余控制端子无需额外接线，直接用 LCP 面板操作。
4. 设备外观检查
— 变频器外壳无破损、端子无氧化、接线柱无松动；
— 电机无卡滞、机械连接无异常，负载端处于可运行状态。
二、初次上电与面板初始化
1. 上电操作
— 合上变频器主电源开关，缓慢上电，观察变频器无异常声响、无冒烟、无报警代码显示；
— LCP 面板完成自检后，进入待机界面，若面板无显示或报错，立即断电，重新核查接线（重点检查电源、地线、12/37 号端子短接情况）。
2. 面板基础设置
— 语言切换：将 LCP 面板操作界面调成中文，方便后续参数设置，按面板菜单键进入系统设置，选择 “语言” 后切换为中文，确认保存；
— 状态确认：待机界面查看电源电压、面板指示灯状态，无异常即可进入参数设置环节。
三、核心参数设置
1. 面板操作
菜单键进入参数组 → 翻页键选择参数号 → 加减键调整数值 → 确认键保存 → 退出键返回待机界面，所有参数严格按电机铭牌填写，避免电机运行异常。
2. 核心参数

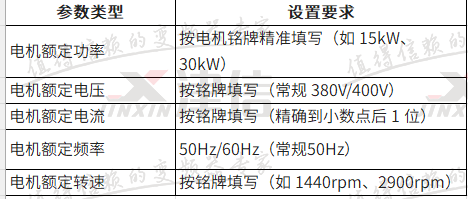

（1）电机基础参数（匹配电机铭牌・核心）

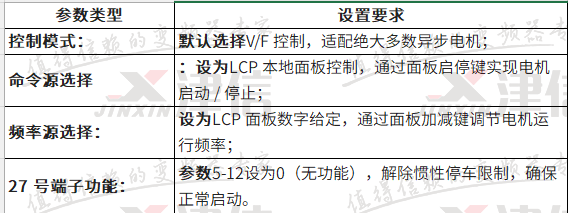

（2）控制模式与启停参数

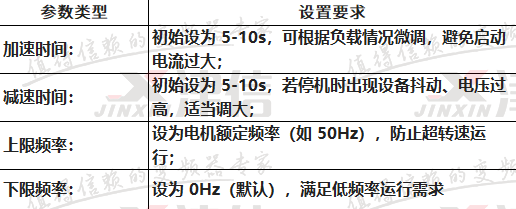

（3）运行节奏参数
3. 可选参数（按需设置）
— 点动（JOG）参数：设置点动频率（5-10Hz）、点动加减速时间（2-3s），方便现场转向测试；
— 保护参数：电机过载保护、变频器过流保护，一般使用出厂默认值。
四、空载试运行
参数设置完成后，脱开电机与负载的机械连接，进行空载试运行。
1、点动测试转向：按面板点动键（JOG），电机点动运行，观察转向是否符合生产需求；若转向错误，立即停机并断开电源，交换 U/T1、V/T2、W/T3 任意两相接线，重新上电测试。
2、低频率试运行：按面板启动键，电机启动，通过加减键将频率调至 20-30Hz，持续运行 3-5 分钟，观察电机状态：
— 无异常异响、无剧烈振动、转速平稳；
— LCP 面板显示运行电流正常（无过载、无过流）。
3、额定频率试运行：缓慢将频率升至电机额定频率，运行 5-10 分钟，监测电机温升、变频器运行状态，无异常后按停止键，电机按设定减速时间平稳停机。
4、空载试运行全程无报错、无异常，即可进入带载运行环节；若出现异响、振动、报警，立即停机，重新核查电机参数与接线。
五、带载正常运行
空载试运行无故障后，重新连接电机与负载，确保机械连接牢固、无卡滞，按平稳启动、逐步升频原则操作：
1、合上负载端机械开关，检查负载设备处于可运行状态；
2、按面板启动键，电机启动，先将频率调至工作频率的 50%，运行 2-3 分钟；
3、观察 LCP 面板显示的运行电流、输出频率、电压，同时检查电机温升、负载设备运行状态（无卡滞、无异响、无抖动）；
4、无异常后，通过面板加减键缓慢升频至额定工作频率，持续观察 5-10 分钟；
5、带载运行稳定，变频器无报警、电机无过载、负载满足工艺要求，表示丹佛斯 FC302 变频器开机调试完成，可投入正常生产。
