SEW变频器 MDX60运行显示接地故障维修总结

点击:

本文讨论的是SEW  MDX60A0150-503-4-00变频器 的检修过程和故障分析。供大家参考。

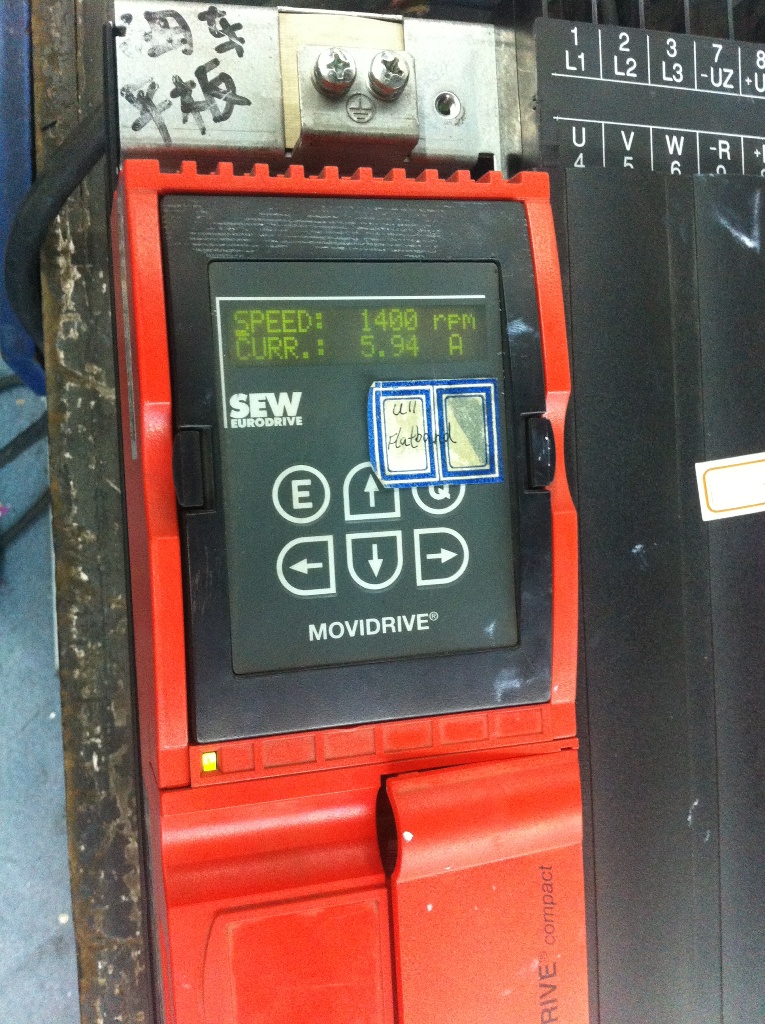

上海津信变频器技术服务中心最近收到MDX60A0150-503-4-00变频器,客户反映是该变频器运行显示接地故障。


检查过程:
将该变频器拆开,检查变频器的整流模块、逆变模块,测试二极管特性好。将变频器送电,显示正常,开机输出电压平衡,带上小功率电机,显示接地故障。注意:该电机一直就在实验室测试,所以电机肯定是好的。判断该变频器电流检测损坏。

故障原因分析:

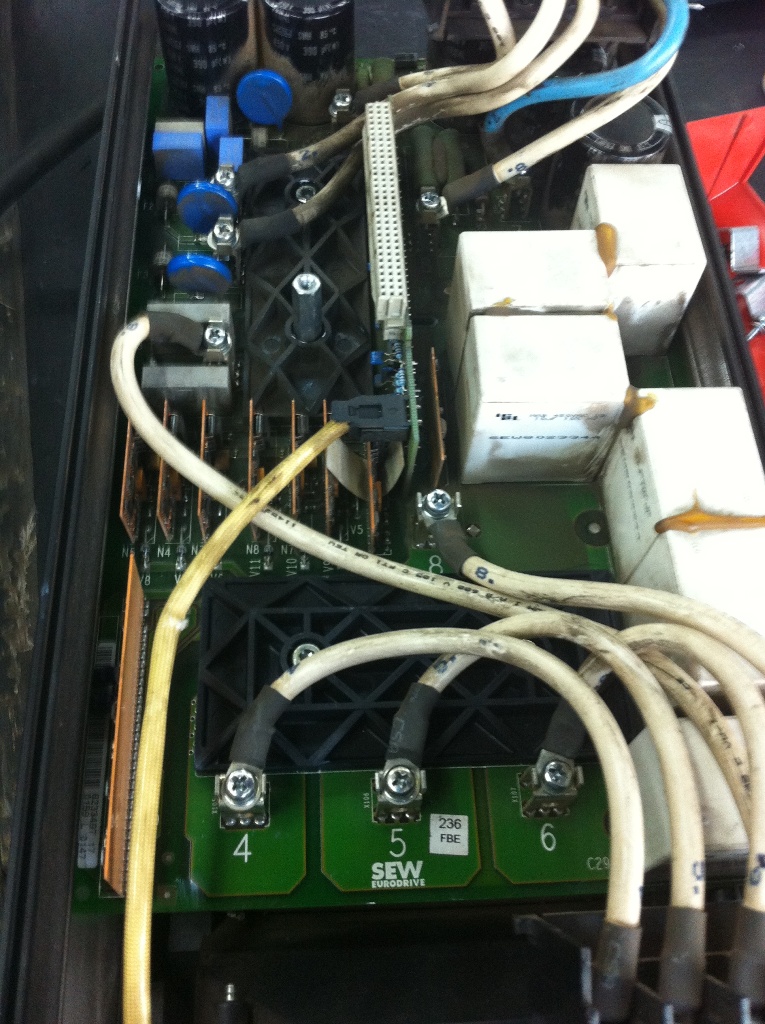

将变频器拆开后发现,该变频器整流模块和逆变模块是分开,分别安装在变频器的不同位置,开关电源和驱动在一块板卡上。查找电流检测线路,发现电流检测采样在逆变模块内部。采样后进入电流检测板进行处理,然后进入控制卡。
     由于变频器使用的场合比较特殊,并且该机器配备同步控制功能,客户对于该机器保养很好,机器内部比较干净。因此该机器发生故障肯定是由于器件本身损坏导致。

维修过程:
该变频器整体全部拆卸,检查内部模块的采样电阻良好,测试电流检测线路,发现电流检测线路损坏。修复电流检测线路,将变频器全部安装好。测试二极管特性正常。给变频器送电,开机、输出电压平衡,带负载到额定电流,变频器发热也正常,该变频器修复。

经验总结:
上海津信变频器维修服务中心根据多年来对SEW变频器检修经验,得出结论:此故障是由于变频器变频器本身器件老化原因导致。
