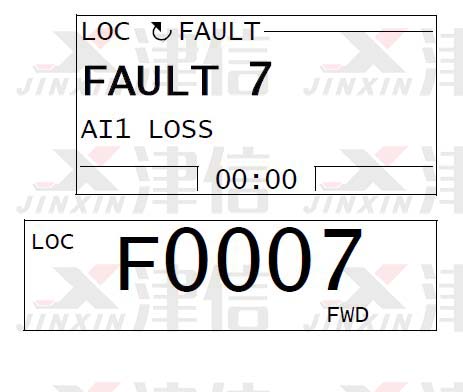

ABB变频器在出现故障时面板会显示相应的故障代码,我们可以按以下代码编号查询ABB变频器21-38的故障报警,并对每个故障进行了描述,以及一些可能的原因和可能采取的纠正措施。


21 CURR MEAS内部故障。电流测量值超出范围。

22供电相直流母线中的纹波电压过高。检查并纠正:
•缺少电源相位。
• 跳闸。

23 ENCODER ERR驱动器未检测到有效的编码器信号。检查并纠正:
•编码器存在和正确连接(反向接线=通道A连接到通道B的端子,反之亦然,连接松动或短路)。
•电压逻辑电平超出指定范围。
•工作且连接正确的脉冲编码器接口模块OTAC-01。
•参数5001 PULSE NR中输入的值错误。只有在计算出的滑差大于电机额定滑差的4倍时,才会检测到错误的值。
•未使用编码器,但参数5002 ENCODER ENABLE = 1(ENABLE)。

24 OVERSPEED电机速度大于2001年较大(幅度)的120%
最低速度或2002最高速度。检查并纠正:
•2001和2002的参数设置。
•电机制动扭矩充足。
•扭矩控制的适用性。
•制动斩波器和电阻器。

25保留未使用。

26 DRIVE ID内部故障。配置块驱动器ID无效。

27 CONFIG FILE内部配置文件有错误。

28 SERIAL 1 ERR现场总线通讯已超时。检查并纠正:
•故障设置(3018 COMM FAULT FUNC和3019 COMM FAULT TIME)。
•通信设置(组51:EXT COMM MODULE或组53:EFB协议视情况而定)。
•线路连接和/或噪音不良。

29 EFB CON FILE读取嵌入式现场总线的配置文件时出错。

30 FORCE TRIP现场总线强制故障跳闸。

31 EFB 1为嵌入式现场总线(EFB)协议应用程序保留的故障代码。含义取决于协议。

32 EFB 2为嵌入式现场总线(EFB)协议应用程序保留的故障代码。含义取决于协议。

33 EFB 3为嵌入式现场总线(EFB)协议应用程序保留的故障代码。含义取决于协议。

34 MOTOR PHASE电机电路故障。其中一个电机阶段丢失了。检查并纠正:
•电机故障。
•电机电缆故障。
•热继电器故障(如果使用)。
•内部故障。

35 OUTP接线检测到可能的电源接线错误。当驱动器未运行时,它会监视驱动器输入电源和驱动器输出之间的不正确连接。检查并纠正:
•正确的输入接线 - 线路电压未连接到驱动器输出。
•如果输入电源是三角形接地系统且电机电缆电容很大,则可能会错误地声明故障。可以使用参数3023 WIRING FAULT禁用此故障。

36不相容的SW
驱动器无法使用该软件。
•内部故障。
•加载的软件与驱动器不兼容。

37 CB OVERTEMP驱动控制板过热。故障跳闸限制为88°C。检查并纠正:
•环境温度过高。
•风扇故障。
•气流中的障碍物。不适用于带OMIO控制板的驱动器。

38用户负载曲线
由参数3701 USER LOAD C MODE定义的条件的有效时间长于3703 USER LOAD C TIME定义的时间。
