安川变频器故障代码和安川变频器报警详解

时间:2019-04-22    作者:津信变频    点击:

一、安川变频器故障代码表现形式
安川变频器在出现故障代码时,一共有三种表现形式:
1、故障
检出故障时,会出现以下状况。
l  LED 操作器上出现表示故障内容的文字,ALM 指示灯点亮。
l  变频器输出被切断,电机自由运行停止。(但如果是可以选择停止方法的故障,则会按z 高设定的停止方法来停止。)
l  进行多功能接点输出H2-01=E (故障)的设定时,信号关闭。
对策:检出故障后,必须进行复位操作使变频器再起动。

2、轻故障、警告
检出轻故障、警告时,会出现以下状况。
l  LED 操作器上表示轻故障内容的文字闪烁显示,ALM 指示灯点亮。
l  电机不停止运行。
l  轻故障时∶进行多功能接点输出H2-01=10 (轻故障)的设定时,信号关闭。
l  警告时∶进行多功能接点输出H2-01=10 (轻故障)的设定时,故障接点不动作。
对策∶检出轻故障、警告后,请排除故障原因。排除故障原因后,变频器会自动回到原
来的状态。

3、操作故障
在参数输入错误、参数间的组合不正确以及通信选购件的连接不当时出现的故障显示。
检出操作故障时,会出现以下状况。
l  LED 操作器上表示故障内容的文字点亮。
l  多功能接点输出不动作。
对策∶检出故障后,请正确设定参数以排除故障原因。在没有正确设定参数之前,变频
器将无法起动。

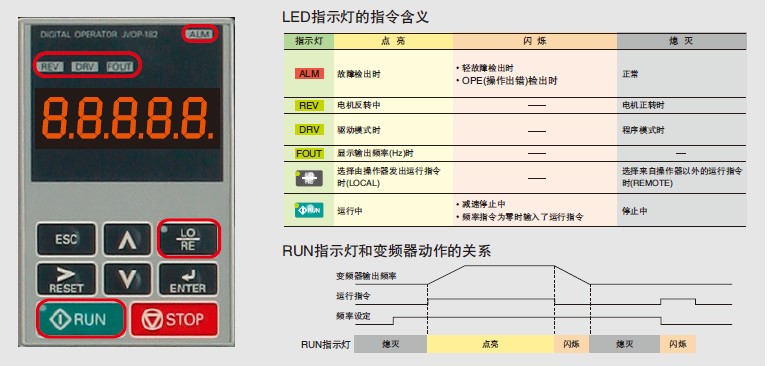

二、安川变频器故障显示
当安川变频器出现故障时,警告和报警通过以下两种方式显示:
  1. 发生“故障”时,LED 操作器上显示的文字“点亮”,ALM 指示灯也“点亮”。
  2. 发生“轻故障、警告”和“操作故障”时,LED操作器显示的文字“点亮”,ALM指示灯“闪烁”。


三、安川变频器故障代码详解

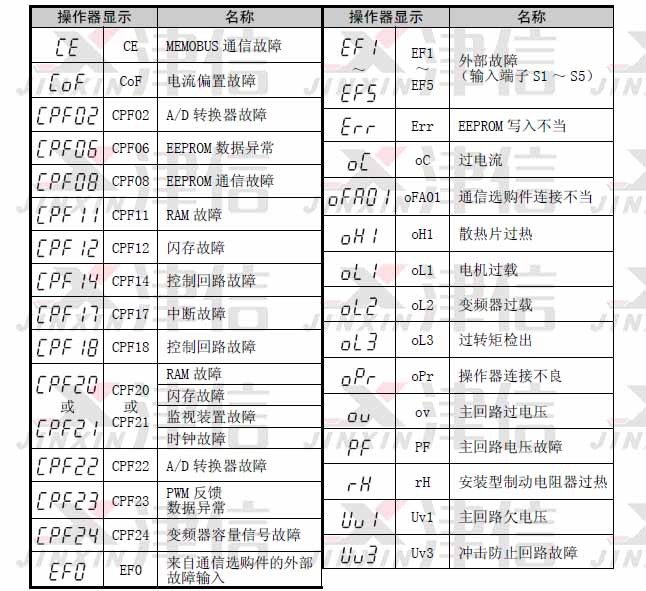

1、故障报警代码

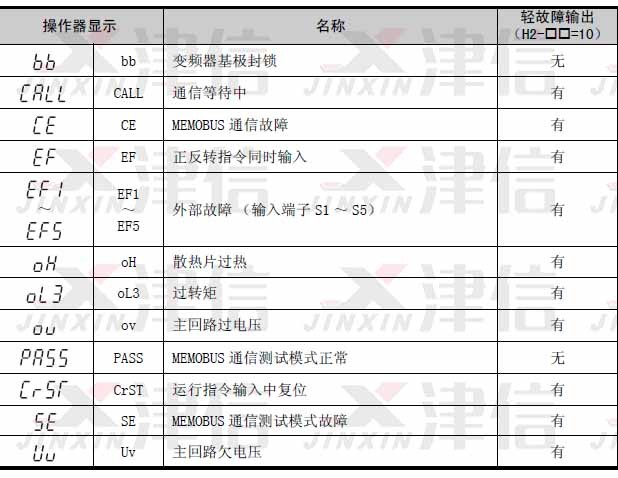

2、轻故障、警告报警代码

3、操作故障
