西门子6SE70变频器通讯故障E报警分析和维修案例

时间:2019-04-28    作者:津信变频    点击:

西门子6SE70系列变频器是由德国西门子公司推出的,基于全数字控制的工程变频器,单机容量从2.2-4000KW,具有卷绕、角度同步、张力控制工艺控制选件等功能,应用领域非常广泛。
一、西门子6SE70变频器E报警故障原因
在西门子6SE70变频器使用过程中,E报警是常见的一种故障现象,主要是由于变频器的主控板(CUVC)板和功率板的通讯故障引起。出现E报警后,将导致变频器无法工作。
在E故障出现时,首先应考虑是否CUVC板出现损坏,如果CUVC板排查后无故障,则应进一步排查是否是由于功率板故障导致,定位故障源后再进行维修。

二、西门子6SE70变频器E故障维修案例
一台西门子变频器6se7023变频器,控制面板PMU液晶显示屏显示E故障报警,变频器无法工作,启停和送电均无效。处理过程如下:
Ø  首先更换新CUVC板,对变频器输入侧送电,发现操作面板仍然显示E报警,不能复位,因此排除CUVC板故障,判断故障是出在功率板上;
Ø  将更换下来的CUVC板放在好的变频器上测试,发现操作面板显示正常,E报警消除,同时测试CUVC板输入输出功能正常,再次确认CUVC板无故障;

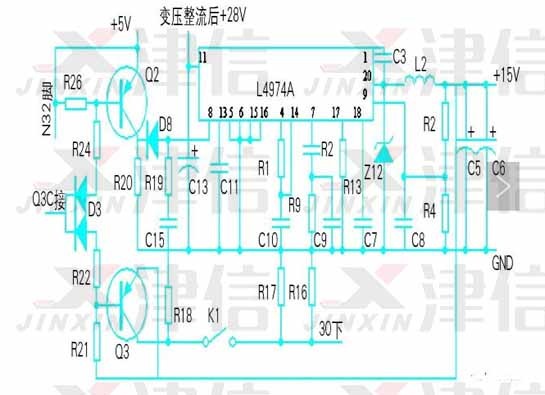

Ø  对变频器内部清理干净后,将功率板拆下,单独放在维修台上测试,给功率卡送直流560VDC电压,开关电源开始工作,用示波仪测量功率卡上开关电源电压值,发现15V电压值为0V。

Ø  测试芯片L4974A 输出电压15V为0V,查芯片8脚软启动电压是0.5V,正常值为3.85V,所以芯片L4974A的8脚输入电压不对。经查Q2输入触发电压正常。
Ø  将功率卡供电电压切断,用万用表测量电路中的元器件,发现Q2损坏,其它元件正常;
Ø  更换Q2后,给功率卡送电,测量芯片L4974A 输出电压为15V,电压输出正常,操作面板显示正常,E报警消除。
Ø  安装功率板和控制板后,对变频器进行静态测试,满足送电条件,对变频器输入侧送电,输入参数,启动变频器后运行正常。
