西门子G120变频器5.5KW无显示故障维修案例

时间:2021-07-27    作者:津信变频    点击:
一、故障现象:

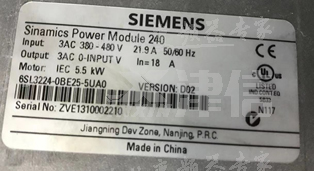

用户送修一台西门子G120变频器到上海津信变频器维修中心,型号为6SL3224-0BE25-5UA0,故障现象是送电无显示。以下是功率单元铭牌信息:

客户描述现场现象:现有一台西门子G120-5.5KW的功率单元,上电无显示。更换好的控制单元,发现送上主电源后,在正常显示大约5秒左右,也再次变成无显示。


二、维修过程:

经过全面检测,分析是功率单元的开关电源有异常。

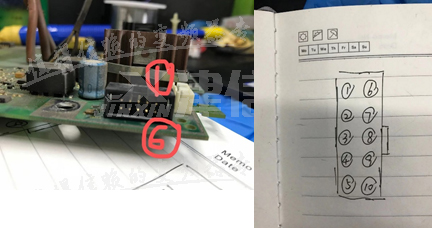

根据内部线路,检测发现功率卡传送至控制单元接口中,有一路电源测量是36V,这路电压值偏高,足以把控制单元一并烧坏,从而导致控制单元也无显示。整理接口引脚定义:2,4,7,9为公共地端,测量1脚电压为36v,其正常值应为29v左右,可以判断故障点在这部分电路。


进行单板测试,开关电源工作正常,反馈关断也正常,进一步分析应该是开关电源的振荡回路有异常,导致开关电源不正常工作。根据图纸,检查开关变压器的自供电绕组形成的振荡芯片的供电电源部分,测量相关元器件,发现起振电容有异常。



该电容标称值为:25v/33uf,测量容量减小,漏电严重。后更换该电容,测量接口中1号脚电压为29V,然后整机送电测试,显示正常,原故障消除。
