在确保机器断电的情况下，拆除输入端和输出端的电缆，使用万用表对变频器进行静态测量。将万用表打到“电阻”档，然后通过万用表的红色表笔和黑色表笔检测，需要注意的是，指针式万用表在电阻档里黑色表笔代表“+”，红色表笔代表“-”，这一点和数字型万用表是正好相反的：

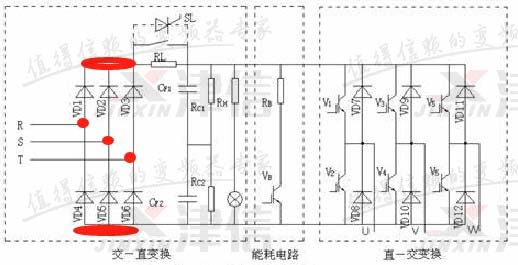

根据变频器主回路原理，检测整流回路其实是测量VD1-VD6六个二极管的功能好坏。



1、其中VD1-VD3，用黑色表笔分别接R、S、T，用红色表笔接母排的P（+），此时万用表应该显示阻值为0，属于连通状态。

2、接下来反向测量，用黑色表笔分接母排的P（+），用红色表笔分别接R、S、T，用此时万用表应该显示阻值无穷大，属于截止状态。

3、然后测量VD4-VD5，用黑色表笔分别接R、S、T，用红色表笔接母排的N（-），此时万用表应该显示阻值无穷大，属于截止状态。

4、接下来反向测量，用黑色表笔分接母排的N（-），用红色表笔分别接R、S、T，用此时万用表应该显示阻值为0，属于连通状态。

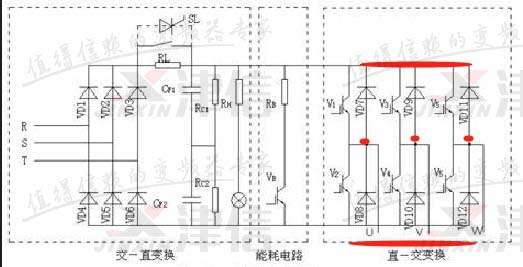

同样，检测逆变回路好坏其实是检测逆变模块的六个续流二极管的功能好坏。

1、其中VD7、VD9、VD11，用黑色表笔分别接U、V、W，用红色表笔接母排的P（+），此时万用表应该显示阻值为0，属于连通状态。

2、接下来反向测量，用黑色表笔分接母排的P（+），用红色表笔分别接U、V、W，用此时万用表应该显示阻值无穷大，属于截止状态。

3、然后测量VD8、VD10、VD12，用黑色表笔分别接U、V、W，用红色表笔接母排的N（-），此时万用表应该显示阻值无穷大，属于截止状态。

4、接下来反向测量，用黑色表笔分接母排的N（-），用红色表笔分别接U、V、W，用此时万用表应该显示阻值为0，属于连通状态。

如果实际测量和以上结果相同，则可以初步判断变频器模块是正常的，下一步就可以做上电测试，如果不相符，说明模块故障，接下来需要拆机来进一步对变频器进行检测。
