丹佛斯变频器FC51系列的闭环过程控制功能

时间:2018-02-28    作者:津信变频    点击:

一、      概述:
丹佛斯FC51系列变频器具有响应时间快、功能强大等特点,其内置的过程PID控制功能,在要求恒压力、恒温度、恒流量等工业场合的应用非常广泛。
丹佛斯FC51系列变频器在开环速度控制中将转速误差控制在+/-23rpm之内(150-3600rpm)。如果对转速精度有更高的要求,可以采用速度闭环的方式:通过速度传感器反馈信号与给定信号的比较进行PI运算,控制电机的实际转速,可将转速误差控制在+/-7.5rpm之内(30-3600rpm)。

二、     参数设置:

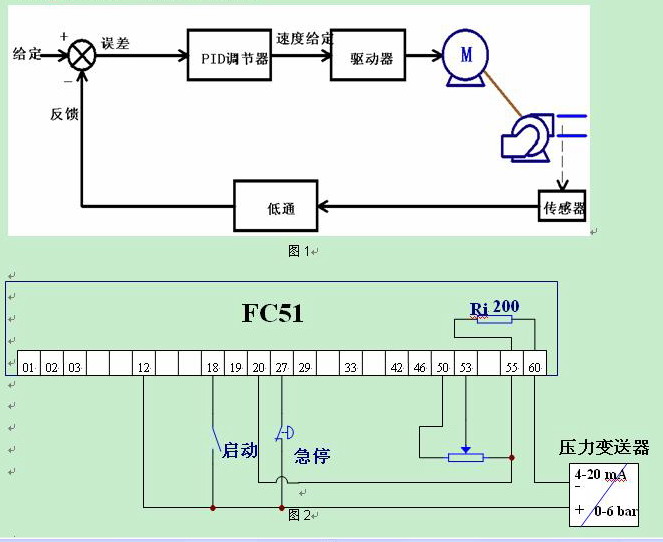

(以四极电动机为例,由电位器给定转速信号):

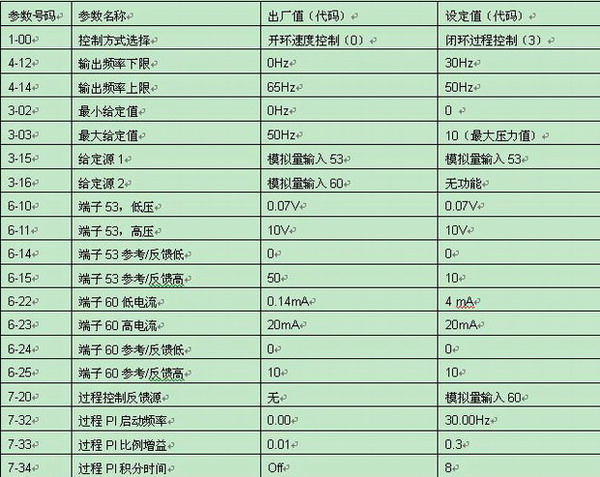

 参数设定表:



三、     总结
以上是一套标准参数,在个行业的具体应用中做适当的微调即可。在运行过程中,保证了管网压力的稳定,并且节能效果明显,受到客户的广泛好评。
