丹佛斯 VACON®变频器在风电平台上的应用案例

“海龙兴业”号风电安装平台是目前国内最新型高端风电安装平台，是我国第一座采用桁架式齿轮齿条升降设计的平台，可用于7兆瓦及以下海上风机的安装作业。

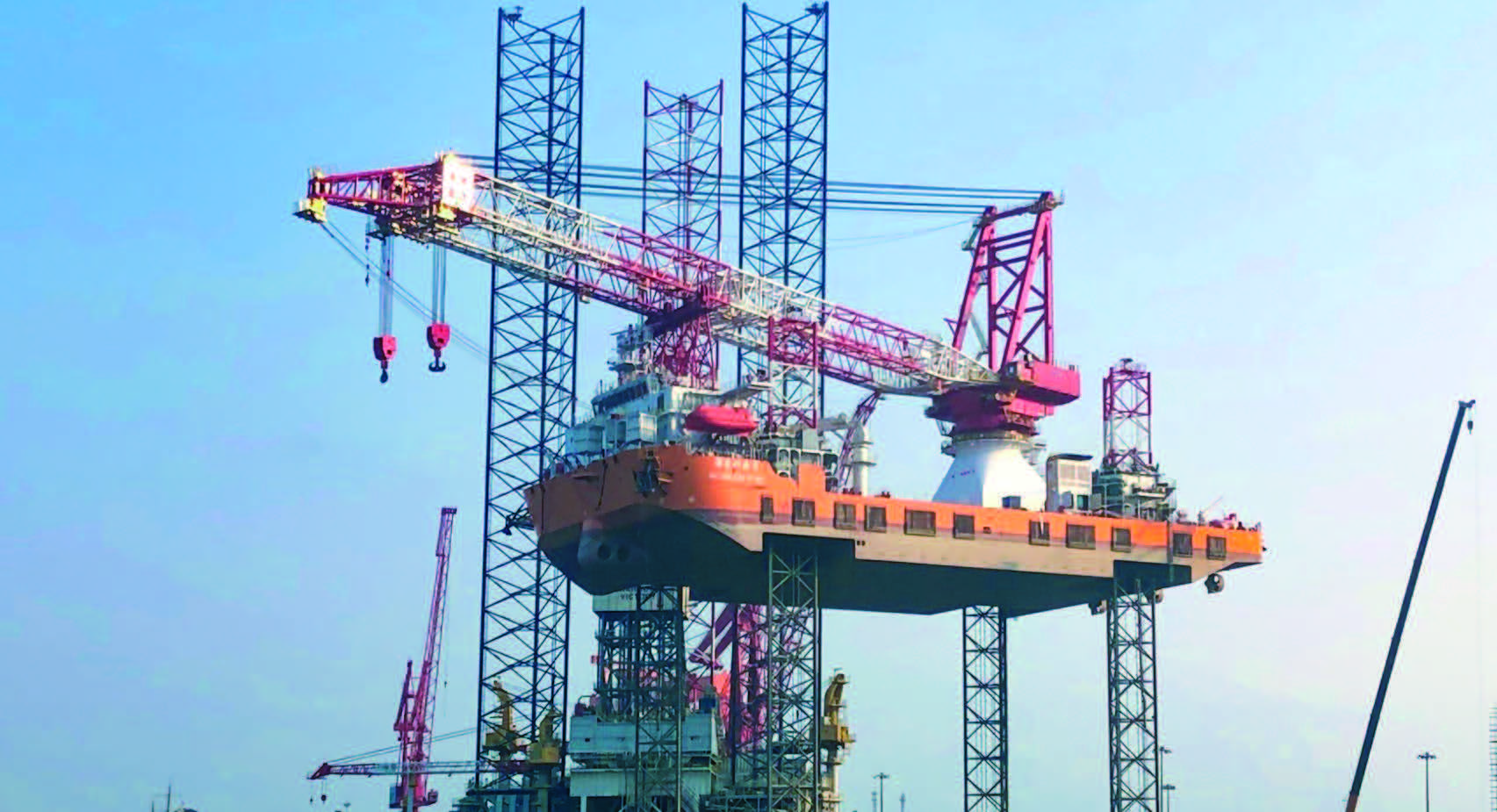

“海龙兴业”号风电安装平台总长94.5米，上壳体宽度43.3米，桩腿长度91.5米，设计吃水4.7米，最大作业水深60米。该平台首次采用桁架式桩腿、齿轮齿条升降设计，配置96套变频电动齿轮式升降装置，升降速度快，最大起升速度0.46米/分钟;可变载荷大，达到3600吨。该平台由广东精铟海洋工程股份有限公司建造，2019年4月18日，在广州南沙龙穴岛顺利完工并交付给中国广核电力股份有限公司。

近年来，为了解决能源短缺、排放污染、气候变暖等问题，我国把发展海上风电作为战略性新兴产业，规划到2020年会有1000万千瓦的海上风力发电开工建设（相当于三峡工程一半的发电量），并且要求确保有500万千瓦的风力发电设施建设完成。

目前，广东、福建、江苏等沿海大省正加快海上风电场建设。其中，广东省提出了打造万亿级海上风电产业的战略部署。中国在建最大的海上风场——福建莆田南日岛风电一期项目，就使用了精铟海工的风电安装平台。该项目将安装100台风机，总装机容量为400兆瓦，建成后每年的发电量将可供24万户家庭使用一年。风电安装平台的作用，就是协助把风机一个个“插”在海面上。轮机长要将四根桩腿同步插入海底，让平台以绝对平衡的姿态站立于海面上，以满足高精度的海上风机安装条件，而在安装的过程中，误差更是不能超过2毫米，精密程度可见一斑。

海龙兴业号风电安装平台是为海上风电安装与运维、离岸工程支持而设计制造的一座平台。此船适用于60m水深以内的海域作业，满足中国目前以及未来10年沿海各风电场的安装与服务。平台的关键配置为精铟海工设计制造的JYM-J170变频动齿轮齿条升降系统，配置1200吨绕桩回转吊。升降系统最大升降速度为27.6m/h，可实现平台安全、快速的升降作业，升降系统设计寿命为2500次升降（25年）。

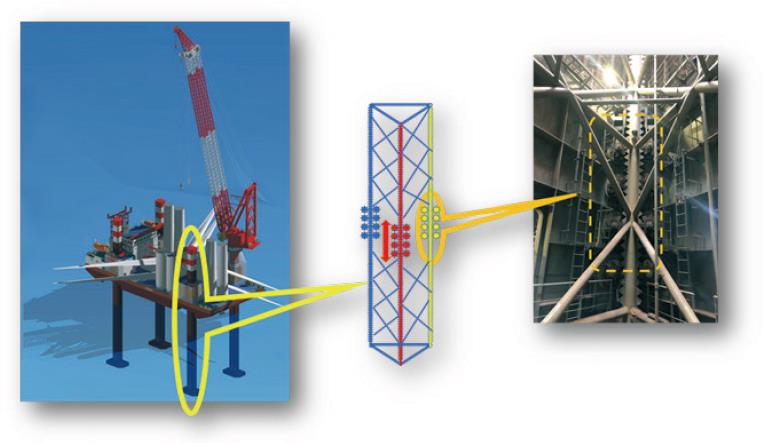

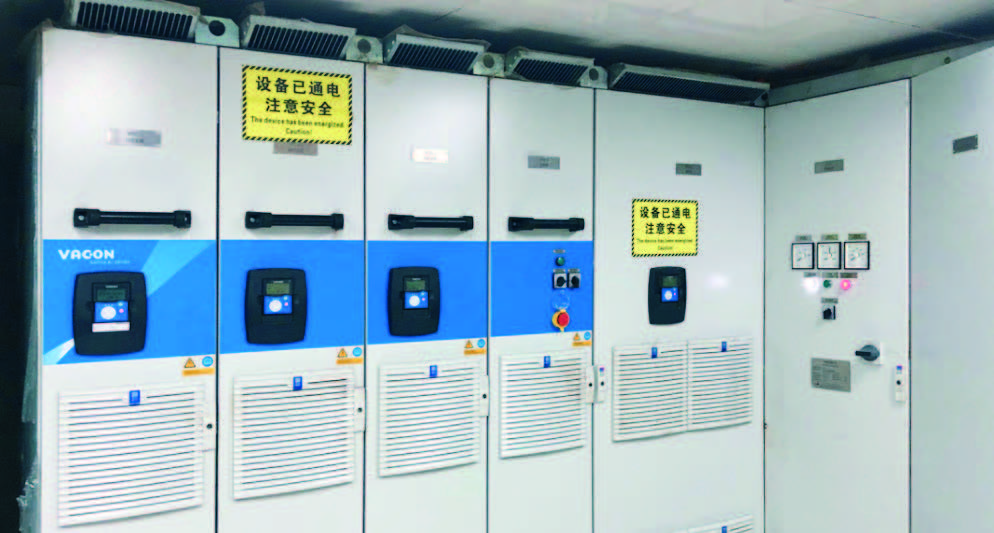

平台的关键配置为变频动齿轮齿条升降系统，整个平台共有4个桩腿，可以自由上下升降，并且需要根据实际工况随时调节三边钢结构舷的应力。整个平台的重量都承受在4个桩腿上，因此对于启动时候的电机力矩有很高的要求。因此公司采用Danfoss VACON® NXPCommon DC Bus System系列共直流母线驱动产品作为抬升系统的电气驱动使用。

VACON® NXP Common DC Bus System采用共直流母线方式供电，对于桩腿的不同控制类型，利用专用的软件编写程序，重新编写用单逆变驱动对应多控制模式的定制应用程序，实现平台提升需要的多种控制模式。VACON® NXP Common DC Bus System产品的程序精确性和电机驱动稳定性保证了众多驱动点的逆变器在同一时刻动作也可以保证以相同的输出力矩水平，以保证平台提升的稳定性。
