丹佛斯FC302变频器参数设置说明

时间：2026-07-29    作者：津信变频    点击：次

丹佛斯FC300系列变频器是丹佛斯应用非常广泛的一款变频器，在调试过程中，有15组参数需要根据实际应用情况进行设置，具体如下：

0、操作/显示

参数编号 参数说明 默认值 4-set-up 在操作过程中更改 转换索引 型号
0-0* 基本设置
0-01 语言 [0] 英语 1 set-up TRUE - Uint8
0-04 通电时的工作状态（手动） [1] 强制停止，参考值=以前的值 All set-ups TRUE - Uint8
0-1* 设置操作
0-10 有效设置 [1] 菜单 1 1 set-up TRUE - Uint8
0-11 编辑菜单 [1] 菜单 1 All set-ups TRUE - Uint8
0-12 此菜单联接到 [1] 菜单 1 All set-ups FALSE - Uint8

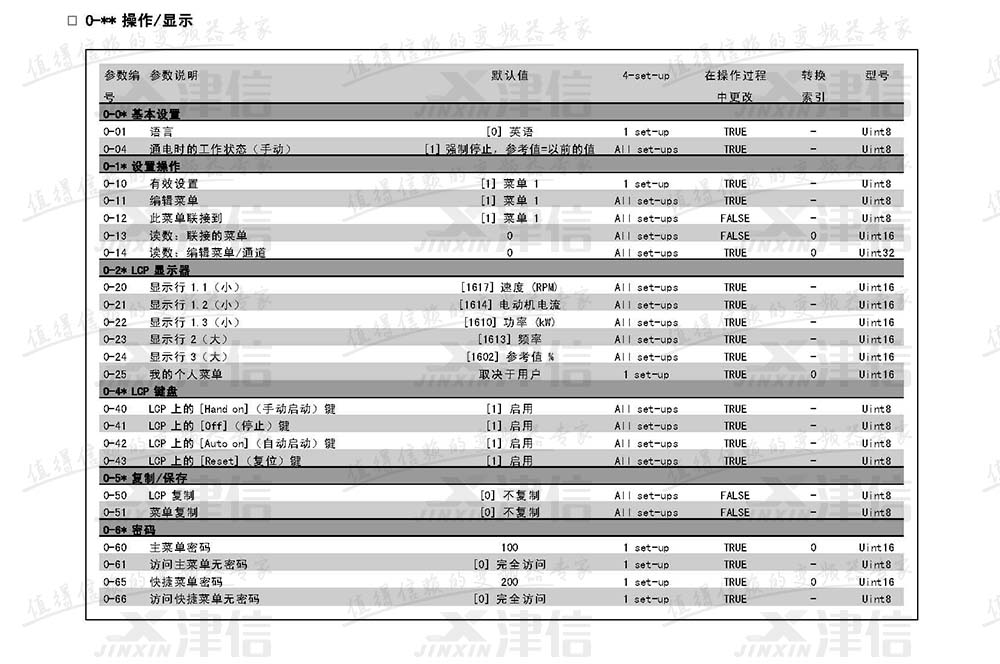

丹佛斯FC302变频器参数设置说明：0-操作和显示参数表

1、负载和电动机设置参数设置说明

参数编号 参数说明 默认值 4-set-up 在操作过程中更改 转换索引 型号
1-0* 一般设置
1-00 配置模式 [0] 开环速度 All set-ups FALSE - Uint8
1-01 电动机控制原理 [1] VVCplus All set-ups FALSE - Uint8
1-2* 电动机数据
1-20 电动机功率 [kW] 取决于变频器 All set-ups FALSE 1 Uint32
1-22 电动机电压 取决于变频器 All set-ups FALSE 0 Uint16

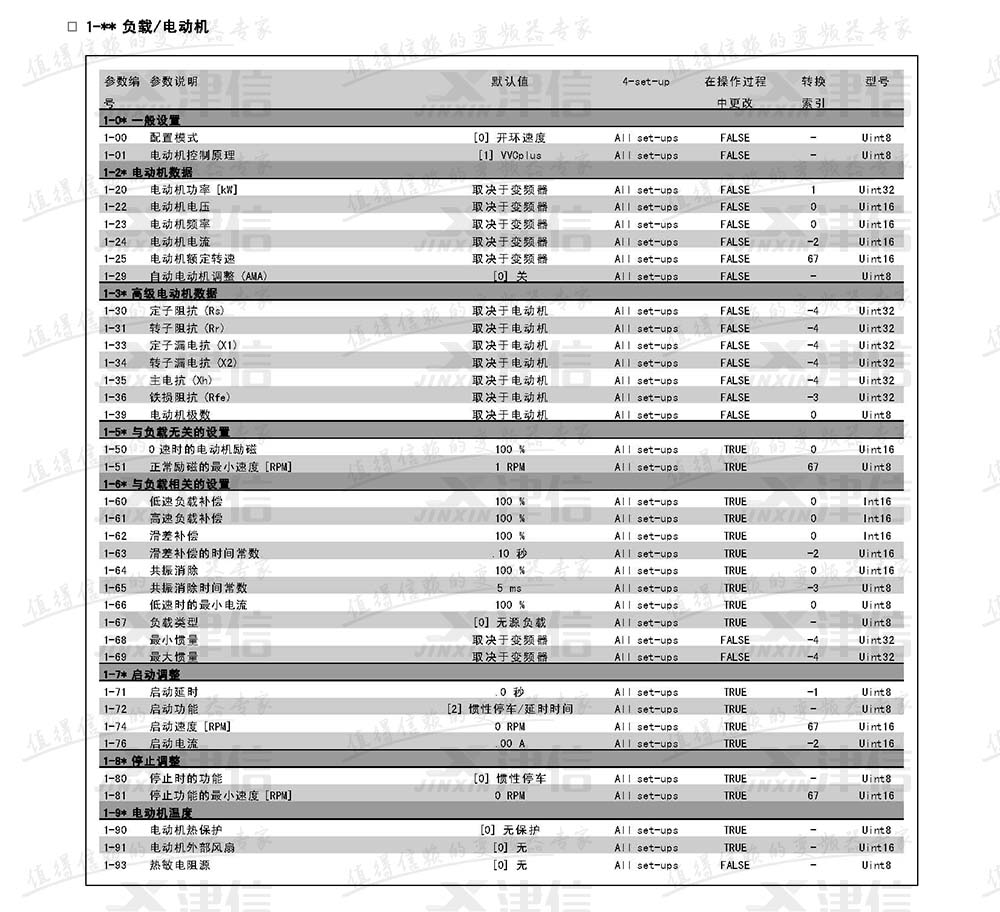

丹佛斯FC302变频器参数设置说明：1-负载和电动机参数表

2、制动参数设置说明

参数编号 参数说明 默认值 4-set-up 在操作过程中更改 转换索引 型号
2-0* 直流制动
2-00 直流夹持电流 50 % All set-ups TRUE 0 Uint8
2-01 直流制动电流 50 % All set-ups TRUE 0 Uint16
2-02 直流制动时间 10.0 秒 All set-ups TRUE -1 Uint16
2-03 直流制动切入速度 0 RPM All set-ups TRUE 67 Uint16
2-1* 制动能量功能
2-10 制动和过压功能 [0] 关 All set-ups TRUE - Uint8
2-11 制动电阻器（欧姆） 取决于变频器 All set-ups TRUE 0 Uint16
2-12 制动功率极限 (kW) 取决于变频器 All set-ups TRUE 0 Uint32
2-13 制动功率监测 [0] 关 All set-ups TRUE - Uint8
2-15 制动检查 [0] 关 All set-ups TRUE - Uint8
2-2* 机械制动
2-20 释放制动电流 0.00 A All set-ups TRUE -2 Uint16
2-21 激活制动速度 [RPM] 0 RPM All set-ups TRUE 67 Uint16
2-23 激活制动延时 0 秒 All set-ups TRUE -1 Uint8

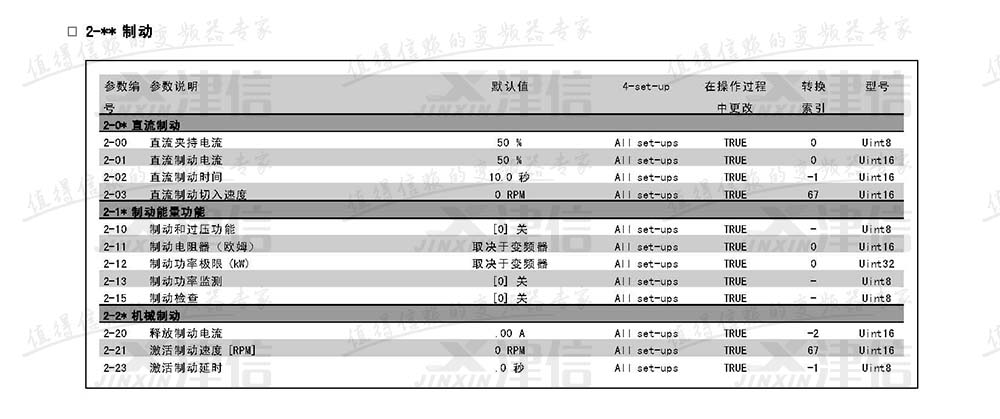

丹佛斯FC302变频器参数设置说明：2-制动参数表

3、参考值和加减速参数设置说明

参数编号 参数说明 默认值 4-set-up 在操作过程中更改 转换索引 型号
3-0* 参照值极限
3-00 参照值范围 [0] 最小-最大 All set-ups TRUE - Uint8
3-02 最小参照值 0.000 单位 All set-ups TRUE -3 Int32
3-03 最大参照值 1500.000 单位 All set-ups TRUE -3 Int32
3-1* 参照值
3-10 预置参考值 0.00 % All set-ups TRUE -2 Int16
3-12 升速/减速值 0.00 % All set-ups TRUE -2 Int16
3-13 参考值位置 [0] 联接到手动/自动 All set-ups FALSE - Uint8
3-14 预置相对参照值 0.00 % All set-ups TRUE -2 Int16
3-15 参考值来源 1 [1] 模拟输入端 53 All set-ups FALSE - Uint8
3-16 参考值来源 2 [2] 模拟输入端 54 All set-ups FALSE - Uint8
3-17 参考值来源 3 [11] 本地总线参照值 All set-ups FALSE - Uint8
3-18 相对标定参照值来源 [0] 不起作用 All set-ups FALSE - Uint8
3-19 点动速度 200 RPM All set-ups FALSE 67 Uint16
3-4* 加减速 1
3-40 加减速 1 的类型 [0] 线性 All set-ups TRUE - Uint8
3-41 加减速 1 的加速时间 取决于变频器 All set-ups TRUE -2 Uint32
3-42 加减速 1 的减速时间 取决于变频器 All set-ups TRUE -2 Uint32
3-5* 加减速 2
3-50 加减速 2 的类型 [0] 线性 All set-ups TRUE - Uint8
3-51 加减速 2 的加速时间 取决于变频器 All set-ups TRUE -2 Uint32
3-52 加减速 2 的减速时间 取决于变频器 All set-ups TRUE -2 Uint32
3-6* 加减速 3
3-60 加减速 3 的类型 [0] 线性 All set-ups TRUE - Uint8
3-61 加减速 3 的加速时间 取决于变频器 All set-ups TRUE -2 Uint32
3-62 加减速 3 的减速时间 取决于变频器 All set-ups TRUE -2 Uint32
3-7* 加减速 4
3-70 加减速 4 的类型 [0] 线性 All set-ups TRUE - Uint8
3-71 加减速 4 的加速时间 取决于变频器 All set-ups TRUE -2 Uint32
3-72 加减速 4 的减速时间 取决于变频器 All set-ups TRUE -2 Uint32
3-8* 其它加减速
3-80 点动减速时间 取决于变频器 All set-ups TRUE -2 Uint32
3-81 快速停止减速时间 取决于变频器 2 set-ups TRUE -2 Uint32

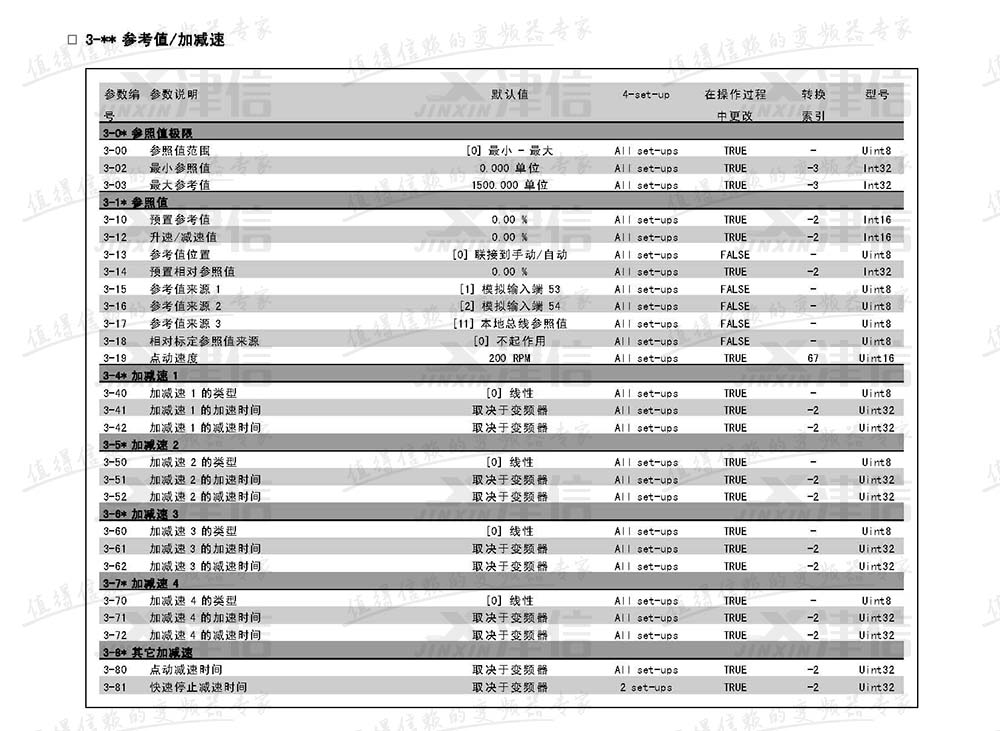

丹佛斯FC302变频器参数设置说明：3-参考值和加减速参数表

4、FC302变频器极限和警告参数设置说明

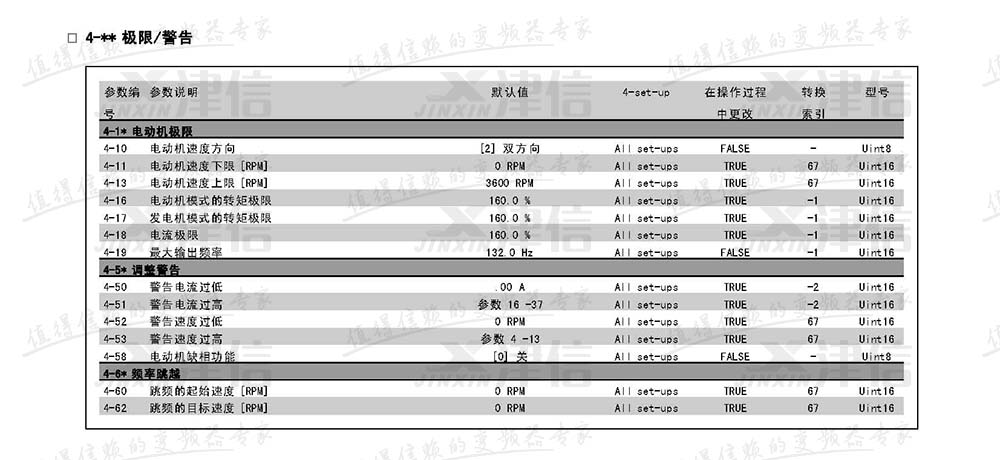

丹佛斯FC302变频器参数设置说明：4-极限和警告参数表

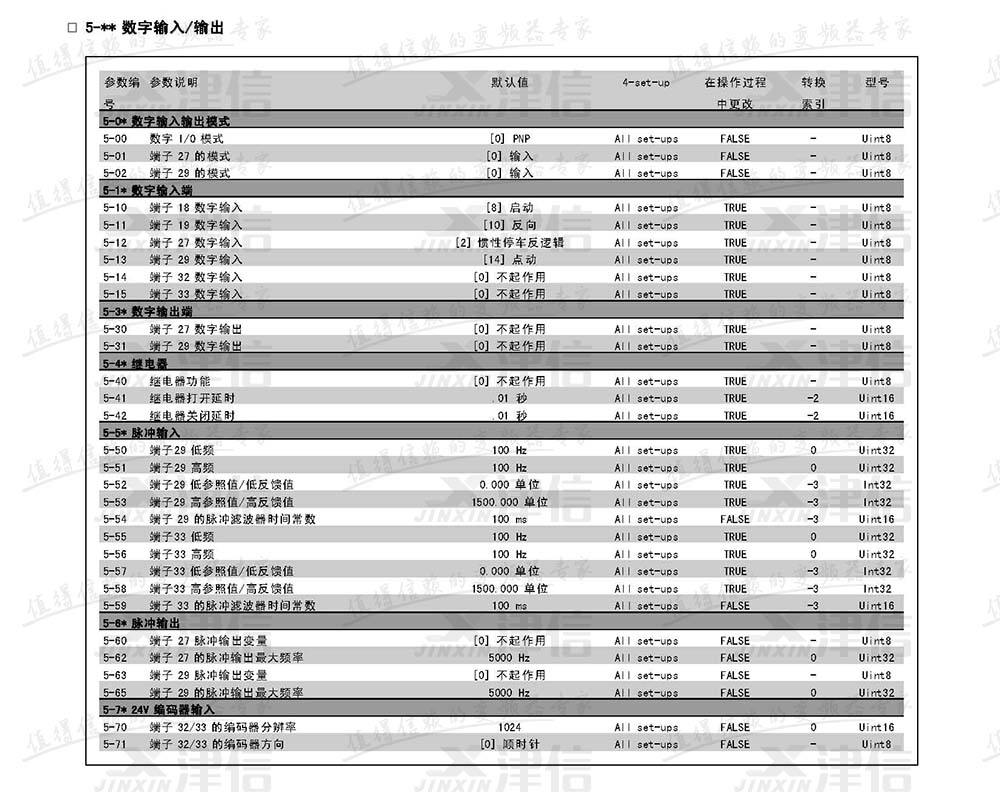

5、数字输入和输出参数设置说明

丹佛斯FC302变频器参数设置说明：5-数字输入和输出参数表

6、模拟输入和输出参数设置说明

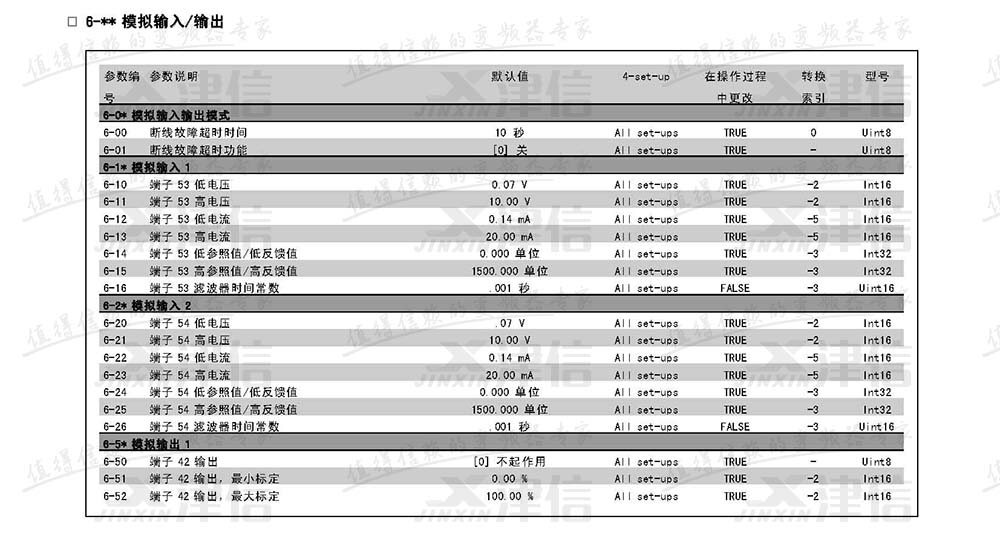

丹佛斯FC302变频器参数设置说明：6-模拟输入和输出参数表

7、控制器参数设置说明

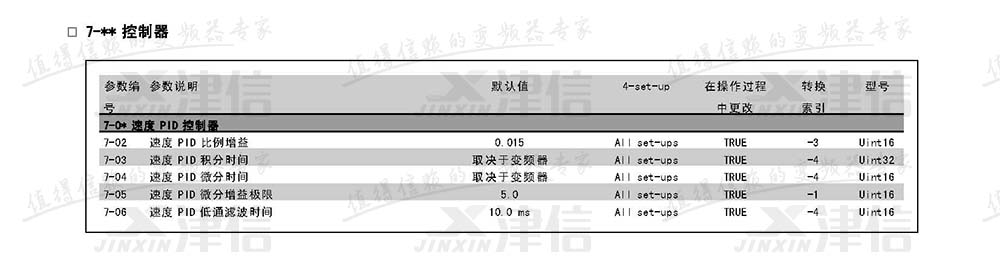

丹佛斯FC302变频器参数设置说明：7-控制器参数表

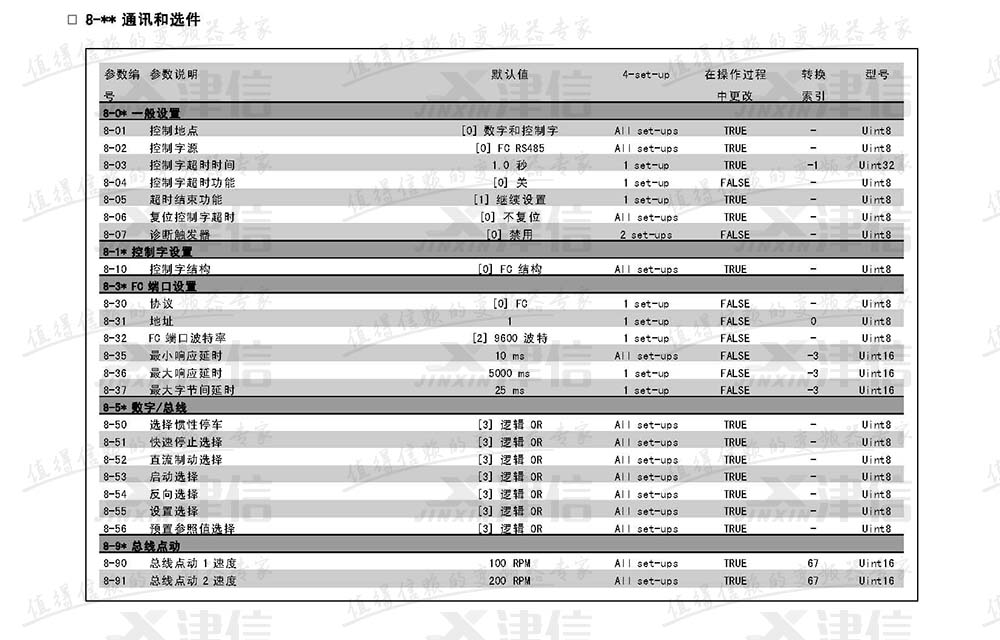

8、通讯和选件参数设置说明

丹佛斯FC302变频器参数设置说明：8-通讯和选件参数表

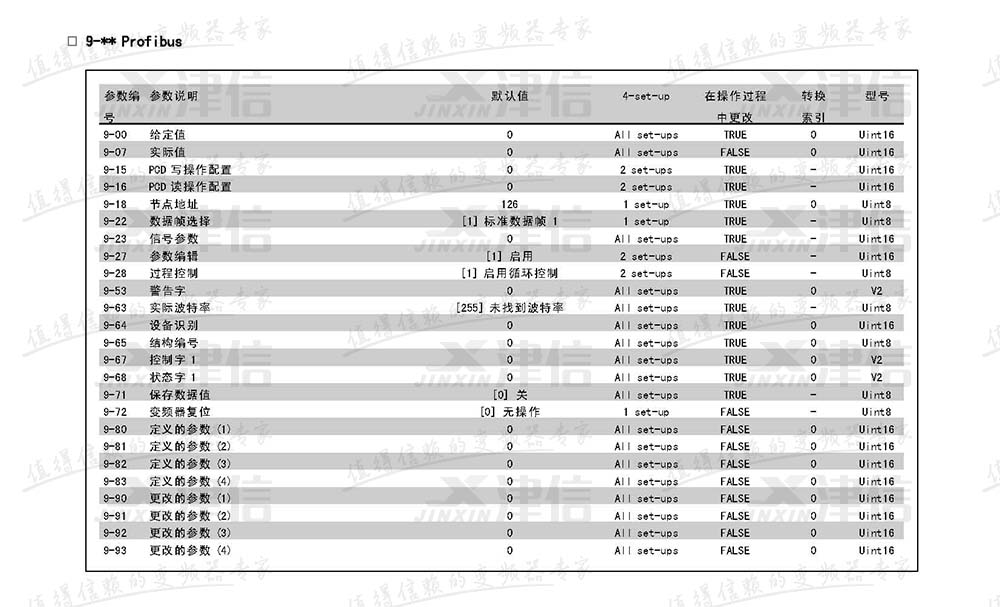

9、PROFIBUS参数设置说明

丹佛斯FC302变频器参数设置说明：9-PROFIBUS参数表

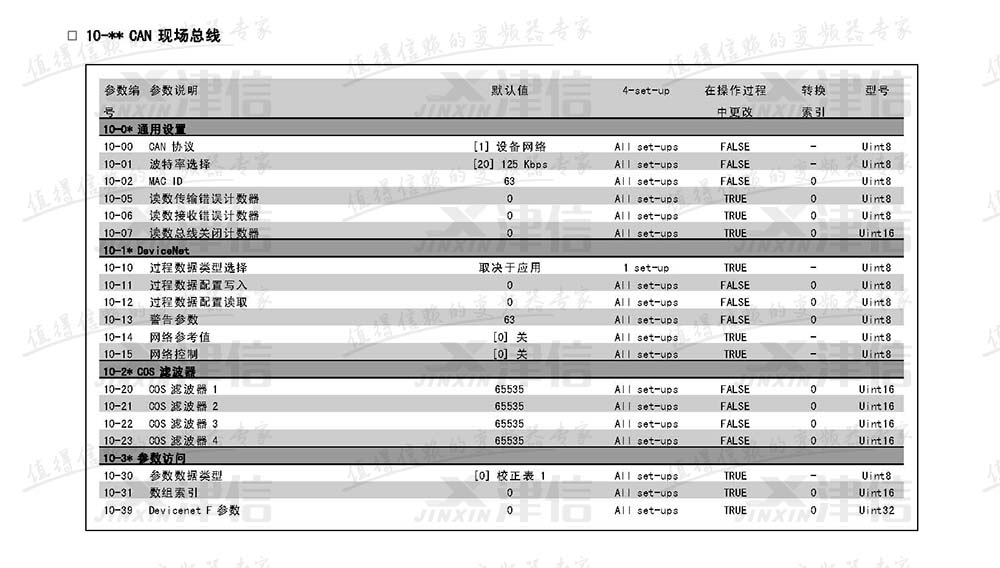

10、CAN现场总线参数设置说明

丹佛斯FC302变频器参数设置说明：10-CAN现场总线参数表

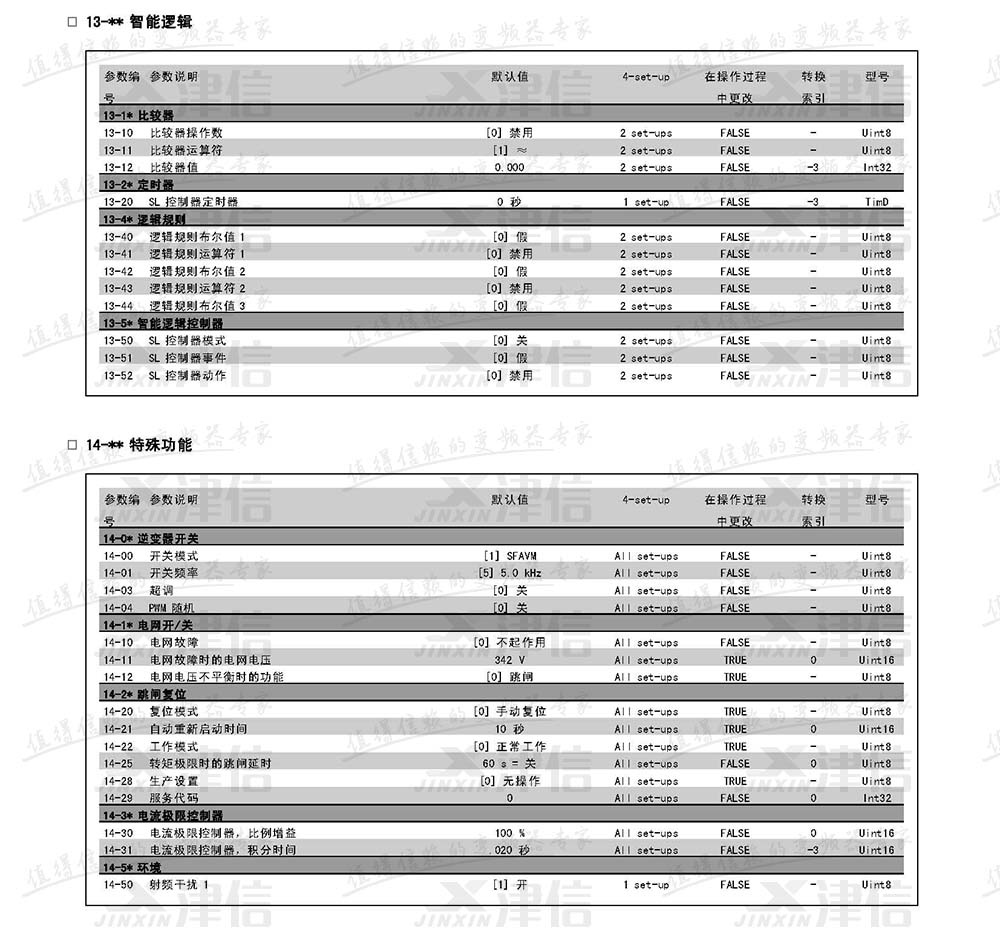

13、智能逻辑和特殊功能参数设置说明

丹佛斯FC302变频器参数设置说明：13-智能逻辑和特殊功能参数表

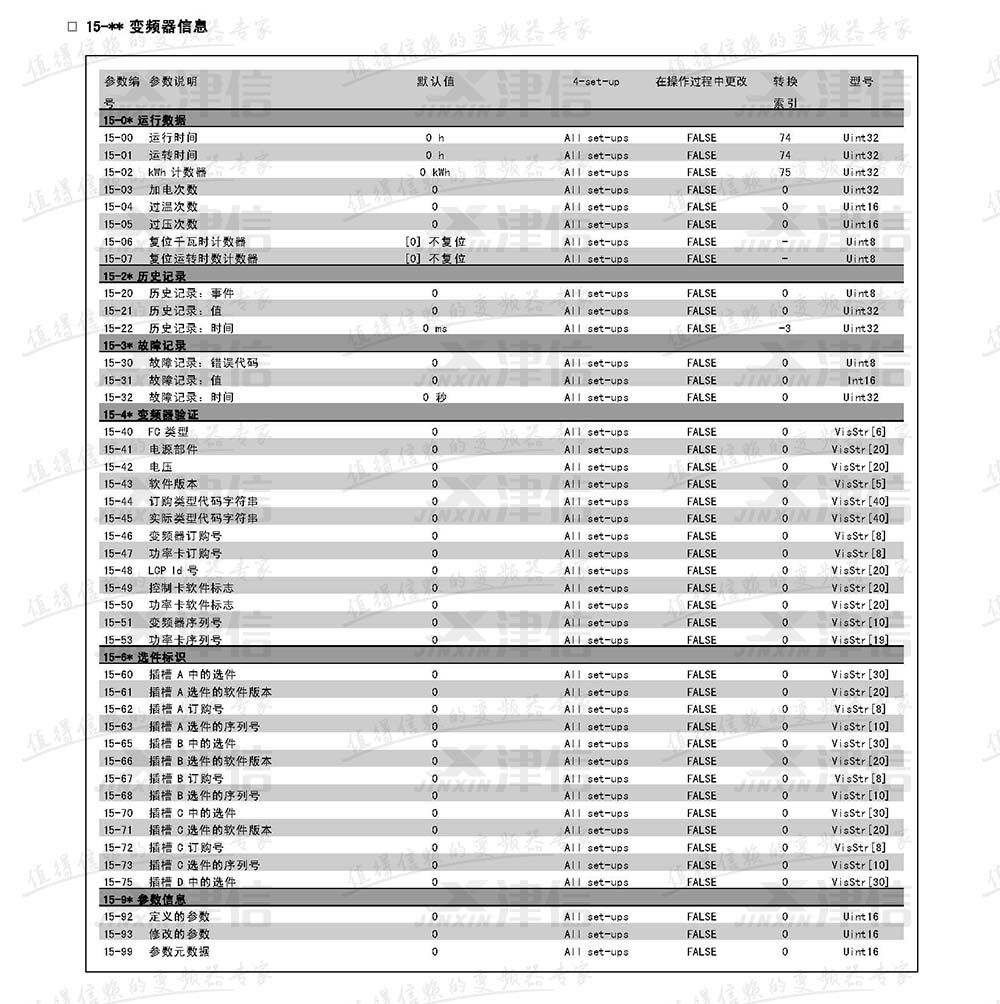

15、变频器信息参数设置说明

丹佛斯FC302变频器参数设置说明：15-变频器信息参数表

16、数据读数参数设置说明

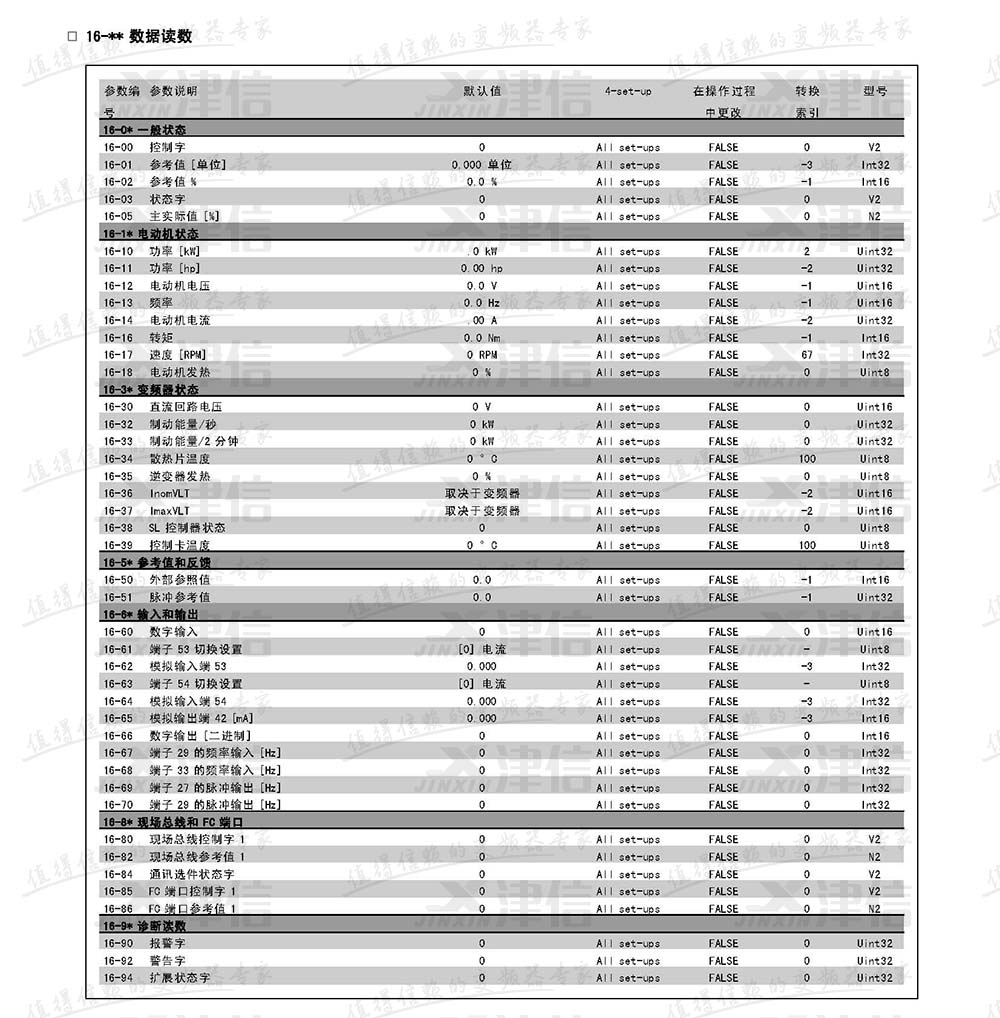

丹佛斯FC302变频器参数设置说明：16-数据读数参数表

丹佛斯 FC302 参数设置常见问题

FC302 恢复出厂设置参数是多少？

可通过参数 14-22 执行初始化，设置前建议先用 MCT-10 或面板备份现有参数。

FC302 电机参数设置完为什么电机不转？

检查参数 1-20 到 1-25 是否与电机铭牌一致，确认控制方式参数 1-00 设置正确，并检查启动信号和参考值来源。

FC302 加减速时间怎么设？

加速时间设参数 3-41，减速时间设参数 3-42，根据负载惯量调整，负载大时适当延长。

FC302 用面板启动怎么设？

将参数 1-00 配置为本地控制，参考值来源选择本地手动，按面板启动键运行。

FC302 参数设置后报警 A47 怎么处理？

A47 通常与控制字或参考值配置有关，检查参数 8-30 和通讯设置，确认参考值来源有效。

FC302 调试前必须设置哪些参数？

电机额定参数（1-20~1-25）、控制方式（1-00）、加减速时间（3-41/3-42）、电流极限（4-18）。

FC302 用 Profibus 通讯要设哪些参数？

参数组 9-** 设置总线地址、波特率和过程数据，具体需根据 PLC 侧配置对应。

FC302 参数设置错误会损坏电机吗？

可能。电机参数不匹配或电流极限过大，可能导致电机过热或损坏，建议按铭牌正确设置。

FC302 参数备份和恢复怎么做？

通过 MCT-10 软件或面板导出参数文件备份到电脑，恢复时再导入。

FC302 调试遇到解决不了的问题怎么办？

可以联系上海津信技术支持或维修服务。上海津信是丹佛斯授权战略代理经营商，提供丹佛斯全系列变频器选型、调试、维修、保养服务。
